歡迎來到 Henkel 技術探索中心

在半導體封裝技術急速迭代的時代,如何兼顧微型化、高效散熱與極致可靠性,是推動次世代晶片發展的核心關鍵。漢高(Henkel)憑藉數十年深厚的材料科學經驗,為您打造 Henkel 一站式技術知識庫。

迎戰 2026 SEMICON Taiwan,我們針對半導體封裝材料解決方案(Semiconductor Packaging Solutions),特別整合了最新產品與應用內容、專家影音等豐富資訊。無論您正在尋求先進封裝膠材、導熱解決方案,或是提高生產良率的關鍵突破,這趟技術探索之旅都將為您提供啓發和解答。

只需30秒,即可一站式解鎖漢高獨家技術大禮包;更有機會預約現場專家一對一導覽!

最新消息專區|Latest Updates & Media Hub

隨時掌握漢高在半導體封裝領域的最新動態!
除了閱讀白皮書與影片,您也可以透過 Podcast 節目與最新消息,隨時隨地獲取業界前沿洞察。

關鍵技術內容深度解析封裝趨勢

專家線上影片 | 先進封裝技術如何驅動人工智慧的未來發展

研討會四大關鍵內容:

  • AI / HPC 系統級趨勢與關鍵影響因子:AI 架構的演進過程。
  • 中介層設計與成本動態:跨中介層(Interposer)設計比較與成本效益分析。
  • 共封裝光學與封裝轉型:共封裝光學(Co-Packaged Optics, CPO)在 AI 擴充中的角色,以及從 2D 邁向 3D 封裝的轉變。
  • 先進材料創新發展:用於促進 AI 先進封裝在製程加工、保護與散熱管理(Thermal Management)方面的材料演進。

講者陣容

Venky Sundaram
3D System Scaling LLC 創辦人兼總裁
Ram K. Trichur
Henkel Electronics VP Sales Semiconductor
NA & EU

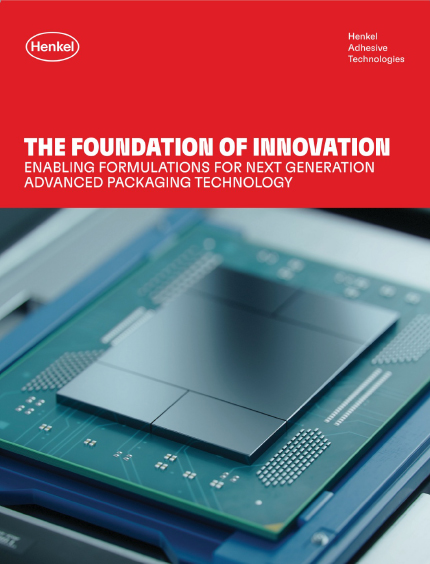

賦能次世代先進封裝技術的創新調配基石
內容概述:
先進封裝(Advanced Packaging)的材料解決方案,涵蓋毛細管底充膠(CUF)、非導電膠與薄膜(NCP/NCF)、晶圓級壓縮模塑封裝材料,以及蓋板與加強片黏結劑。主要應用於 2.5D/3D 整合架構、扇入/扇出型晶圓級封裝(WLP)與 Flip-Chip 晶片,強調高可靠性與提升生產良率。

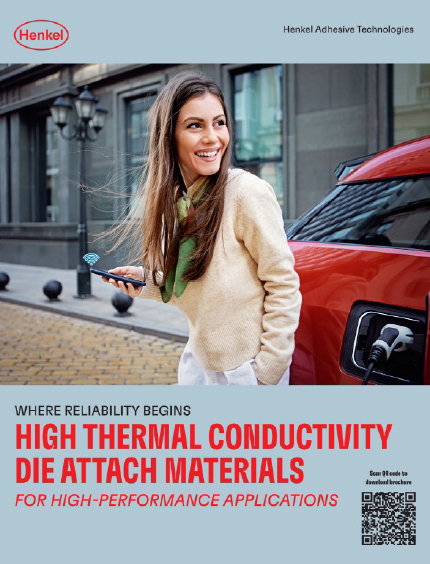

效能應用之高導熱晶片黏結材料
內容概述:
針對高功率元件、車用、工業與 5G/6G 基礎建設所設計的高導熱晶片黏結材料(High Thermal Die Attach Adhesives)指南。導熱係數範圍涵蓋 20 W/m-K 至 200 W/m-K 以上,介紹適用於導線架(Leadframe)與層壓板(Laminate)封裝的銀燒結(Silver Sintering)及高導熱膠材,用以解決高功耗帶來的熱管理與應力難題。

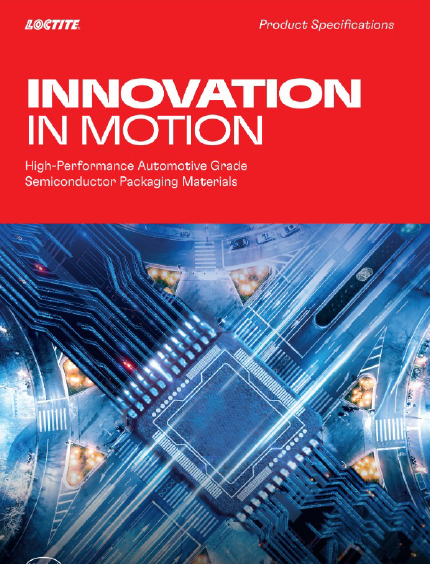

創新動能:車用級高效能半導體封裝材料規格指南
內容概述:
專為車用電子半導體封裝(Automotive Packaging)設計的高可靠性材料產品規格書。涵蓋車用導電與非導電晶片黏結膠(Die Attach Pastes)、無壓燒結膠(Sintering Pastes)、晶片黏結薄膜(DAF)、底充膠(Underfills)與封裝材料。符合嚴格的車用規範(如 Automotive Grade 0/1),具備極佳的高溫穩定性與高散熱性能。

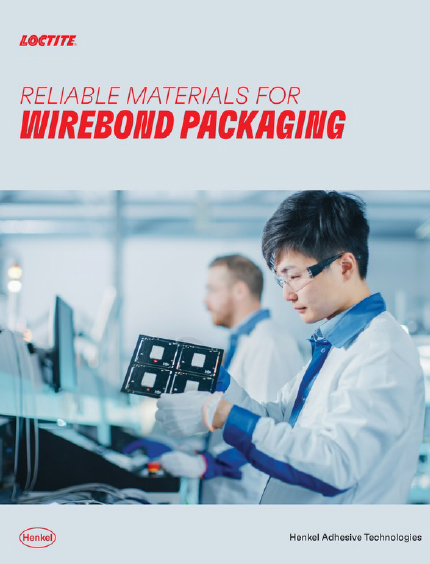

打線封裝之高可靠度與高成本效益材料方案
內容概述:
專門針對成熟且廣泛應用的打線封裝(Wirebond Packaging)技術提供完整材料目錄。分為導線架封裝(Leadframe)與層壓板封裝(Laminate)兩大類,詳細列出導電/非導電晶片黏結膠(cDAP/ncDAP)、晶片黏結薄膜(cDAF/ncDAF)及液體封裝膠(Encapsulants)的詳細技術參數與應用建議。
