盛群32位元HT32F1655/56 Flash微控制器
- 吳冠儀／台北
-
盛群半導體選用高效能的ARM Cortex-M3核心，推出HT32F1655/56微控制器，提供高達256KB的Flash及32KB的SRAM，具豐富的週邊功能；支持三相馬達弦波控制(MCTM)功能並內建外部匯流排介面及CRC-16/32與I2S介面，適用於工業控制、變頻控制、白色家電、有線無線聯網與影音多媒體等應用。

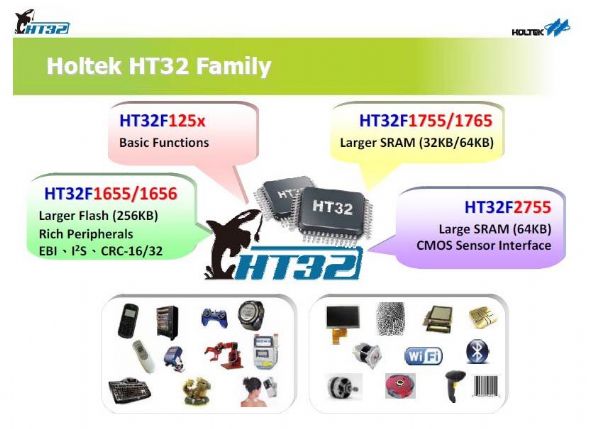

包含特定用途的HT32F2755及一般用途的HT32F125x、HT32F165x與HT32F1755/1765。HT32F125x具備8/16/32KB Flash、2/4/8KB SRAM與32組I/O；HT32F1755/1765/2755具備128KB Flash、32/64KB SRAM、MCTM、PWM脈衝調變計時器(GPTM)、USB2.0 FS Device、ISO7816-3介面與PDMA， HT32F 2755具有CMOS Sensor介面。
將於2013年第4季推出HT32F1655/56系列，具備128/256KB Flash、32KB SRAM、主頻可達72MHz、工作電壓2.7〜3.6V、內建16通道12bit ADC、RTC、WDT、POR/ LVD/BOD電源偵測電路，各2組SPI/I2C/USART/UART、ISO7816-3 介面、1組USB 2.0 FS Device、EBI介面、I2S介面、各2組MCTM/GPTM/BFTM、8通道PDMA控制器，最多80組I/O埠。新增CRC-16/32、獨立看門狗計時器，以符合EN/IEC60335-1 Class B規範。預計2014年第2季推出HT32F1653/54系列，是HT32F1655/56的簡化版。
HT32微控制器的開發環境
開發工具 PC端可搭配Keil 、IAR、CooCox等主流IDE，ICE可搭配盛群自行開發的e-Link32，或J-Link、U-Link2等ICE進行程式開發。盛群提供符合CMSIS及MISRA-C的驅動程式函式庫，支持Keil/IAR/GNU，並提供ARM-ARTX、FreeRTOS、CoOS與uC/OS2等RTOS範例。
開發套件，包含一組e-Link32 ICE，一塊SK32-230評估板，兩條USB連接線，一張光碟片包含IDE(Keil與 IAR評估版軟體)、驅動程式函式庫與RTOS、IAP/ISP UI、電路圖與相關技術文件。另提供大量生產的Flash Writer，由USB連接PC做連線燒錄，或離線模式下進行燒錄。
在ISP與IAP方面，盛群提供完整的工具程式，藉由調整Jumper、燒錄軟體，透過USB或RS232介面進行晶片韌體升級。
HT32F1655/1656的終端巿場應用
盛群提供以下三種開發平台協助客戶快速完成產品開發：
LAN/Wi-Fi 連網系統，Ethernet TCP/IP 協議棧採用LwIP並建構於uC/OS2 RTOS之上，這些軟體都整合於Flash之中。硬體線路以EBI與Ethernet Module做連接。 Wi-Fi的部分，TCP/IP 協議棧位於Wi-Fi Module之中，硬體線路以SPI與Wi-Fi Module做連接。
是液晶面板驅動系統，硬體線路以EBI與液晶面板做連接，控制解析度為800x480的液晶面板時，畫面frame rate可達11 Frames。
馬達控制開發板，搭載一個24V的BLDC馬達，驅動電壓╱功率為48V/200W，可由螢幕顯示馬達極數、控制模式、馬達轉速、工作狀態等訊息，同時提供PC工具軟體，能以GUI的方式，顯示馬達的轉速UART連接狀態等資訊。
