ROHM推高靈敏電容式感應開關控制 IC

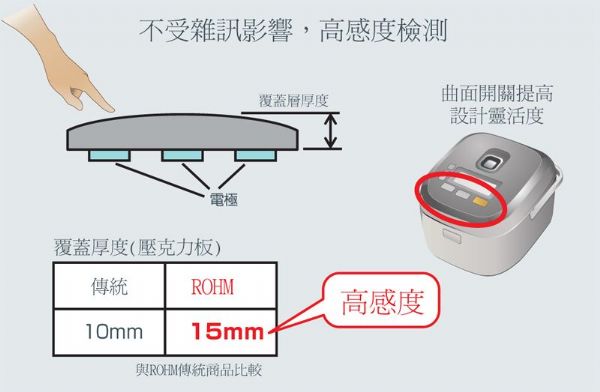

不受雜訊影響的高感度示意圖。

一般電子機器的操作面表面板排列數個開關，不過這些大多是機械式的ON/OFF開關。近幾年源自智慧型手機的觸控操作方式普及化，為了做到避免因機械磨損、灰塵入侵造成的接觸不良以及時尚的設計風格，各式各樣的操作面板正評估中。

有鑑於此，ROHM開發適用上述要求的電容式觸控螢幕用和觸控開關用控制器 IC，透過ROHM獨家的使用者介面技術，達成高靈敏度、抗雜訊兩全其美的特性，獲得市場一致好評。另一方面對降低功耗與減輕安裝負荷的要求也日益增加。

新研發的BU21079F控制器 IC採用間歇工作，能明顯降低功耗，同時採用家電業界標準性封裝的易於表面安裝的SOP16。可讓印表機之類的OA機器和微波爐，IH電磁爐家電等等產品輕易就能變成較簡單的操控面板產品。

一般靜電開關會有提高靈敏度則抗雜訊變差的矛盾關係，不過ROHM應用最擅長的類比技術透過優化電路，增強雜訊的判斷功能、

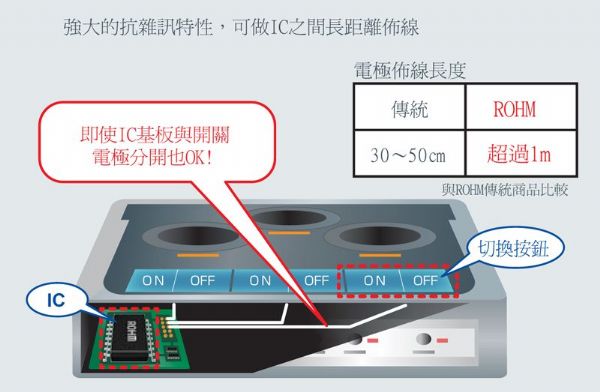

高靈敏度和高抗雜訊特性。為此覆蓋層(Overlay)厚度最大15毫米厚也能使用，支援切換電極與線路距離為1M，是普通產品50cm的2倍距離。採用曲面面板的機器和大型家電等，到目前為止不易裝靜電開關的機器也能夠容易導入。

BU21079F控制 IC以3.0V？5.5V的電源電壓動作，它內建I2C I/F、MCU、矩陣開關(matrix switch)擴充功能、長時間按鍵功能，開關電極支援8通道(channel)。

產品特點：

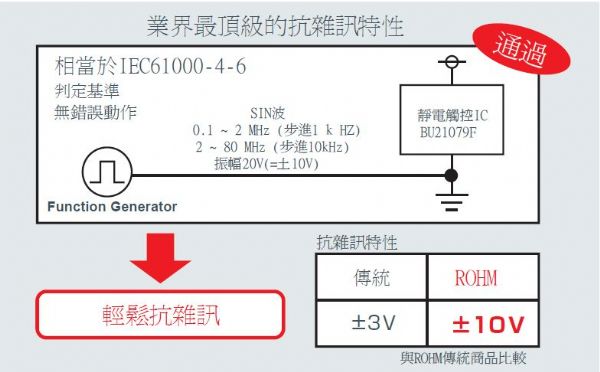

1．達成業界最高級距高抗雜訊特性：透過ROHM獨家高靈敏容量類比前級技術，在靜電開關領域，抗雜訊特性通過業界最高水準IEC61000-4-6標準的試驗。為此不需要雜訊和EMI對策元件，大幅減輕安装負擔與降低成本。

2．覆蓋層15mm厚也能夠使用：靈敏度進行獨家高速取樣試驗、證實覆蓋15mm厚也能夠使用。即使難以達成的、較厚的圓型和曲面面板也能夠導入觸控開關。

3．功耗更少：以間歇工作（減少待機時的檢測次數），更加減少傳統系列產品的功耗。
